Građevina

OPEKA – glavni materijal u izgradnji najmodernijeg kazneno-popravnog zdanja kod nas

Objavljeno

:

Novi zatvor u Pančevu najsavremeniji je kazneno-popravni zavod u regionu

Jedno od najneobičnijih arhitektonskih zdanja koje poseduje baš svaka zemlja savremenog sveta su kazneno-popravni objekti. Iako neophodni, zatvori su najčešće zapostavljeni i zato je njihova modernizacija nešto na šta je potrebno staviti akcenat.

Kompanija ARTERRACOTTA je upravo deo jednog ovakvog projekta kao jedan od aktera priče o izgradnji dugopominjanog zatvora u Pančevu. Opeka je najlogičniji izbor za ovakve građevine, s obzirom na njenu dugotrajnost i performanse. Štaviše, možemo sa sigurnošću reći da je opeka najadekvatniji materijal za ove namene.

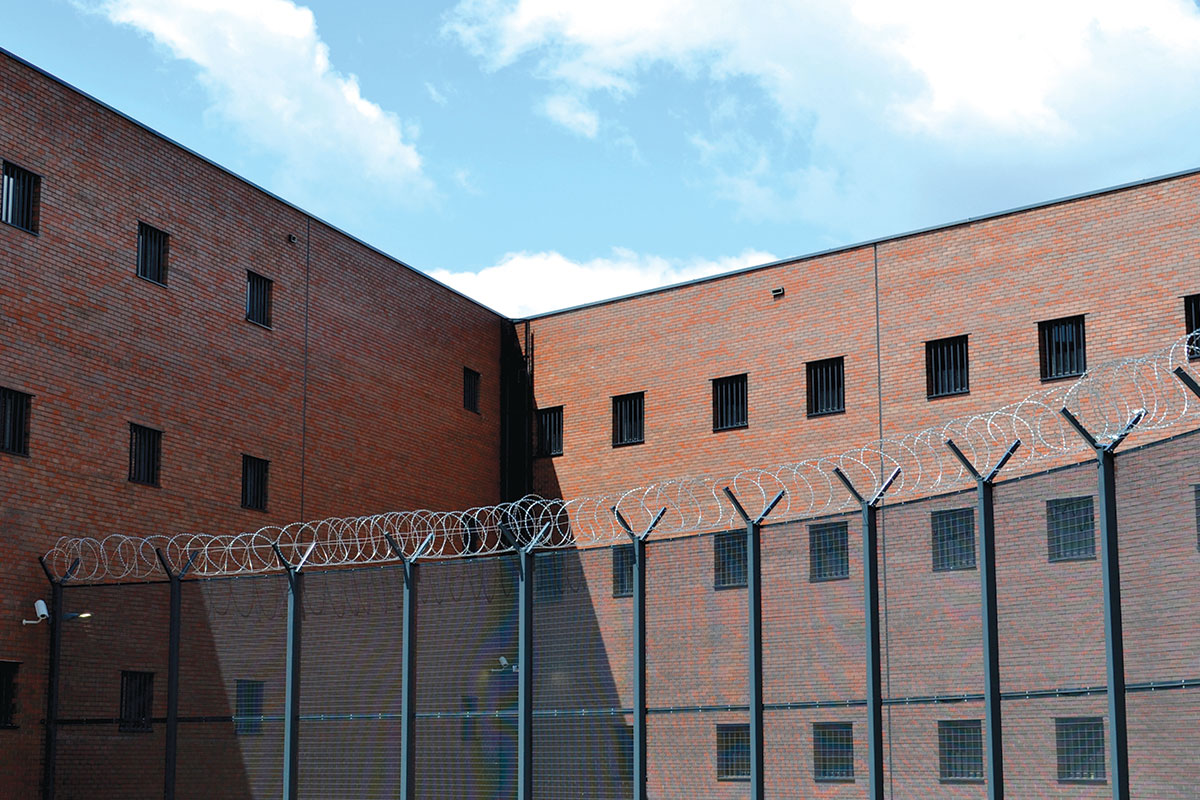

Novi zatvor u Pančevu najsavremeniji je kazneno-popravni zavod u regionu

Arterracotta fasadna opeka, kazneno-popravni zavod u Pančevu, Srbija

Format koji je korišćen za izradu fasade zatvora je NF (normal format),
Dimenzija: 240x71x115 mm,
Raspored šupljina: DIN solid brick u B, pravougaonik
Presek šupljina: ca. 15-31%
Spoljni zid opeke: ≥ 20mm
Obim opeke: 1,62 kg/dm3
Gustina tela opeke: 2,30 kg/dm3
Klasa čvrstoće na pritisak: > 50 N/mm2
Upijanje vode: ca. 5,0%
Toplotna provodljivost: 0,68 W/(mK)

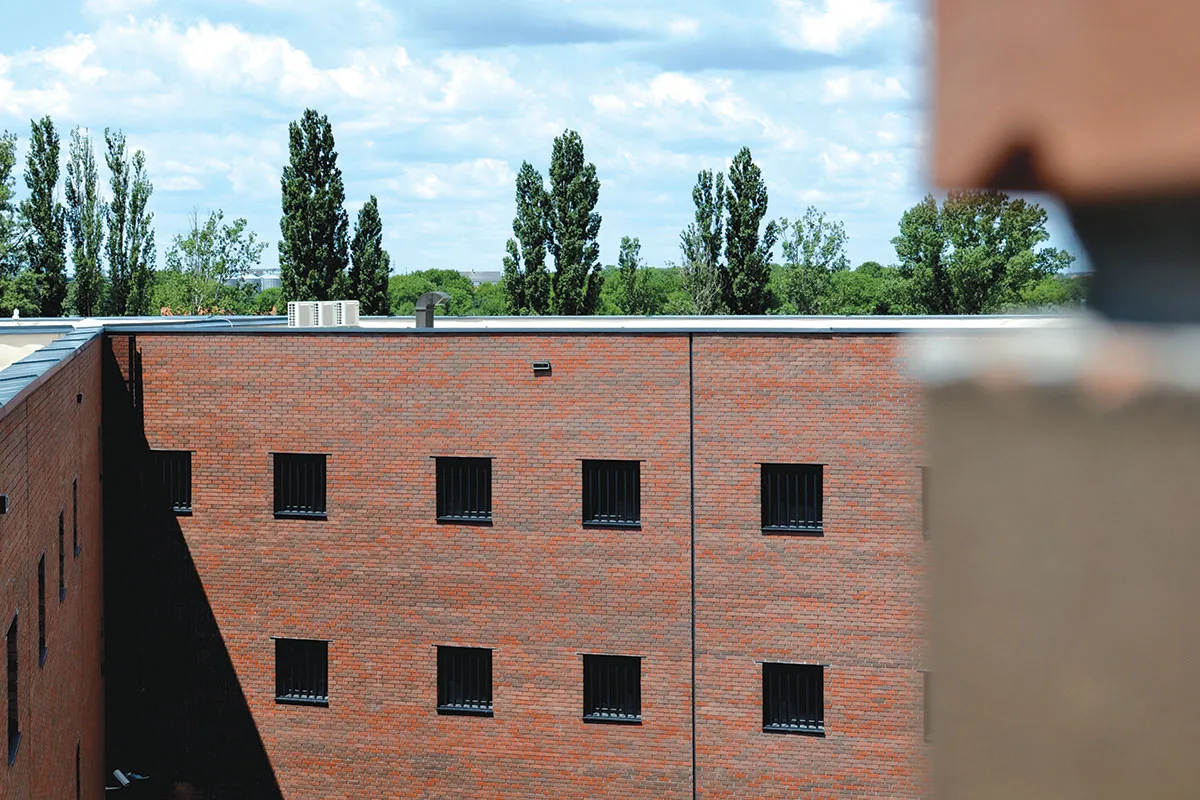

Fasadna cigla za kazneno-popravnu ustanovu u Pančevu

Fasadna cigla za kazneno-popravnu ustanovu u Pančevu foto: Arterracotta

Ista vrsta opeke korišćena je i na mnogim drugim objektima u svetu. Neki od njih su:

  • Krakov, Poljska: Novi kampus univerziteta na Vistula Bulevaru, arh. Krzysztof Kiendra, Architectural Office DDJM studio
  • Oldenburg, Nemačka: Arh. kompanija HS Architects je angažovana da projektuje proširenje poslovnog objekta i proizvodne hale
  • Hamburg, Nemačka: Tri kule na jugu grada koje je projektovao arhitektonski studio Sievers + Pulst + Reincke GbR

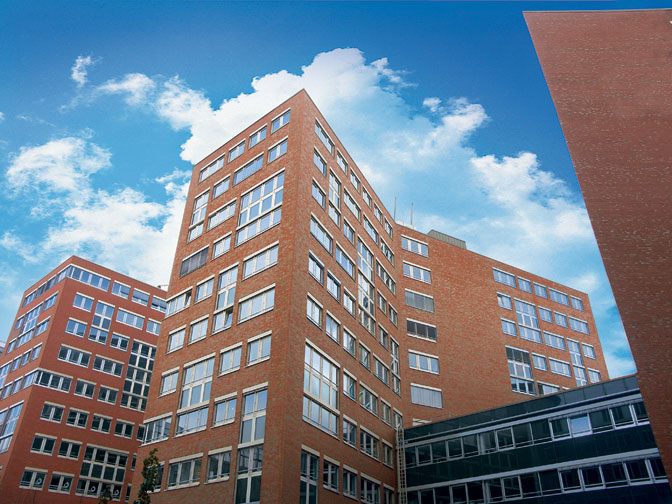

Hamburg, Nemačka: Tri kule na jugu grada koje je projektovao arhitektonski studio Sievers + Pulst + Reincke GbR

Fasadna opeka – Foto: Arh. studio Sievers + Pulst + Reincke GbR

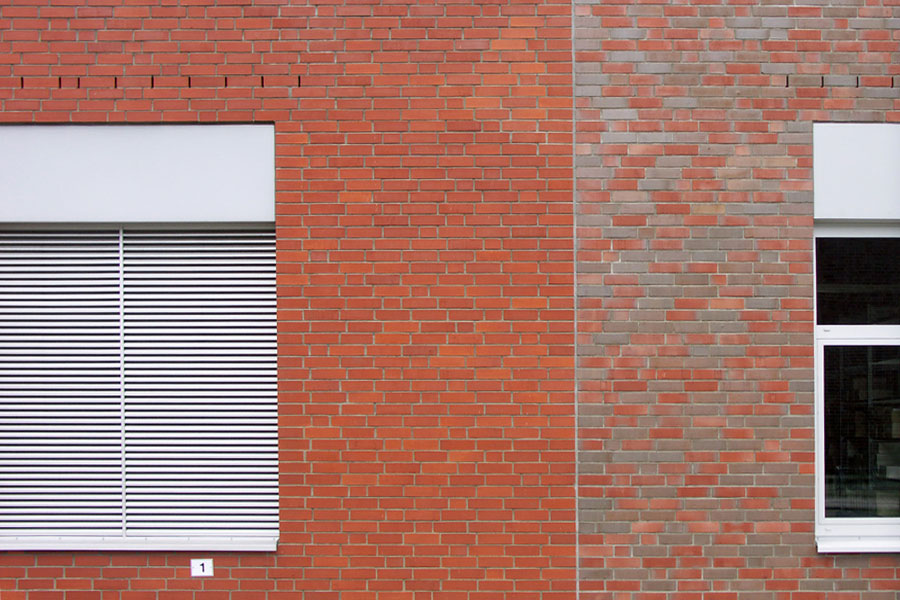

Hamburg, Nemačka: Tri kule na jugu grada koje je projektovao arhitektonski studio Sievers + Pulst + Reincke GbR

Fasadna opeka – Foto: Arh. studio Sievers + Pulst + Reincke GbR

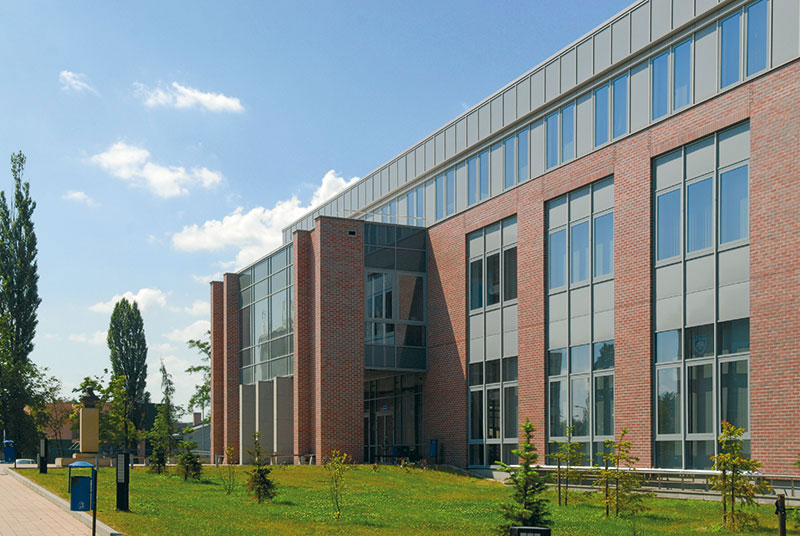

Krakov, Poljska: Novi kampus univerziteta na Vistula Bulevaru, arh. Krzysztof Kiendra, Architectural Office DDJM studio

Fasadna opeka – Foto: Arch & graph design, Wroclaw

Kapacitet i moderni elementi

Kompleks od 10 zgrada, na 24 hiljade kvadrata, imaće najviši stepen obezbeđenja i moći će da se uporedi sa najsavremenijim zatvorima u Evropskoj Uniji. Na ulazu će se nalaziti neprobojna stakla, kontradiverziona vrata najnovije generacije, tunel za skeniranje stvari, kao i prostorije za ručni pretres. Planirano je da ceo kompleks bude ograđen perimetarskim sistemom zaštite, a sam objekat IC senzorima i više stotina kamera za video nadzor. Zbog svega pomenutog, novi zatvor u Pančevu najsavremeniji je kazneno-popravni zavod u regionu ukupne površine od 24 hiljade kvadratnih metara.

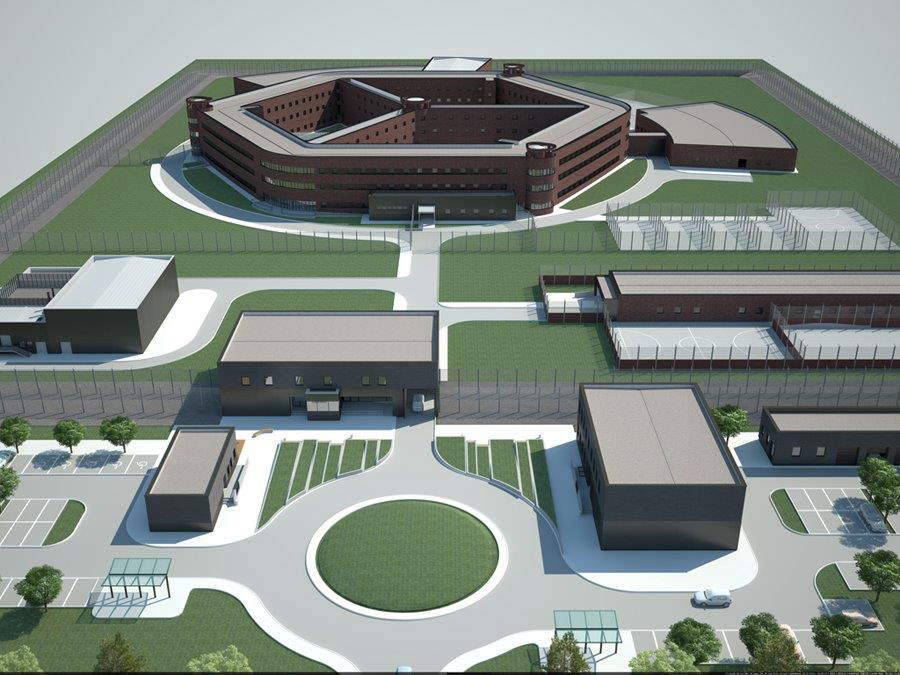

3D projekat kazneno-popravni zavod u Pančevu, Srbija

3D projekat kazneno-popravni zavod u Pančevu, Srbija

ARTERRACOTTA
Distribucija opekarskih proizvoda za fasade i podove

SHOWROOM: Vojvode Micka Krstića 1J
Dunavske terase
11000 Beograd
Tel/fax: +381 11 6411 814
info@arterracotta.com
arterracotta@gmail.com
www.arterracotta.com
