Reverzibilna hidroelektrana u Bajinoj BaŔti nema viŔe gubitaka energije

• Elektroprivreda Srbije poboljÅ”ava raspoloživost i povećava ukupnu energetsku efikasnost u svojoj Hidroelektrani Bajina BaÅ”ta.
• ABB frekventni pretvarač Megadrive LCI (~21MW) sa pripadajućom opremom za potrebe pokretanja sinhornih agregata 2×300 MW u RHE Bajina BaÅ”ta će putem bolje efikasnoti i pogonske sprmenosti agregata doprineti povećanju proizvodnje električne energije za dodatnih 5-6 GWh.

Obnovljivi izvori energije, cirkularna ekonomija i promovisanje zelenih tehnologija su važni akteri u borbi za bolje sutra. Sve čeŔće smo u prilici da čujemo kako se poboljÅ”anjem energetske efikasnosti ostvaruje značajna ekoloÅ”ka i ekonomska dobit.

Budući da podrazumeva optimalnu potroÅ”nju električne energije radi postizanja maksimalnih uÅ”teda, sprovođenje mera energetske efikasnosti je polje puno izazova koje zahteva stručnost i neprestano usavrÅ”avanje kako bi se doÅ”lo do najnaprednijih reÅ”enja.

Upravo zato je kompanija ABB ove godine započela kampanju pod nazivom Energy Efficiency Movement koja će kroz različite aktivnosti trajati najmanje dve godine. Ova kampanja se u potpunosti poklapa sa Ekodizajn regulativom (EU 2019/1781) koja je u Evropskoj uniji stupila na snagu 01. jula 2021. i kojom se utvrđuju novi standardi efikasnosti za elektromotorne pogone.

Ideja kampanje Energy Efficiency Movement je da se kod ljudi stvori svest o značaju energetske efikasnosti, kako objaÅ”njava Milan Jevremović, direktor lokalne poslovne jedinice sektora Elektromotorni pogoni kompanije ABB, te da se zajedno sa vladama, kompanijama i univerzitetima ostvari saradnja radi postizanja zajedničkog cilja, a to je smanjenje negativnih uticaja na životnu okolinu uz upotrebu naprednih tehnologija u različitim industrijama.

Iako često skriveni od očiju javnosti, elektromotori i frekventni pretvarači, koji optimizuju njihov rad, prisutni su u skoro svuda. Oni pokreću veliki broj tehnoloÅ”kih procesa neophodnih za savremen način života, od industrijskih pumpi, ventilatora, transportera u proizvodnim procesima, pogonskih sistema u transportu, do sistema za klimatizaciju, grejanje i ventilaciju u zgradama i poslovnim objektima.

Elektromotori globalno troÅ”e blizu 70 odsto ukupne električne energije, te je ABB upravo tu video mogućnost za najveće uÅ”tede. Iako su mnogi stari motori i dalje u upotrebi, oni su konstruisani prema zastarelim standardima efikasnosti, Å”to često prouzrokuje da cele linije u fabrikama rade na nižem stepenu efikasnosti nego Å”to bi trebalo. To dovodi do povećanih troÅ”kova tokom eksploatacije.

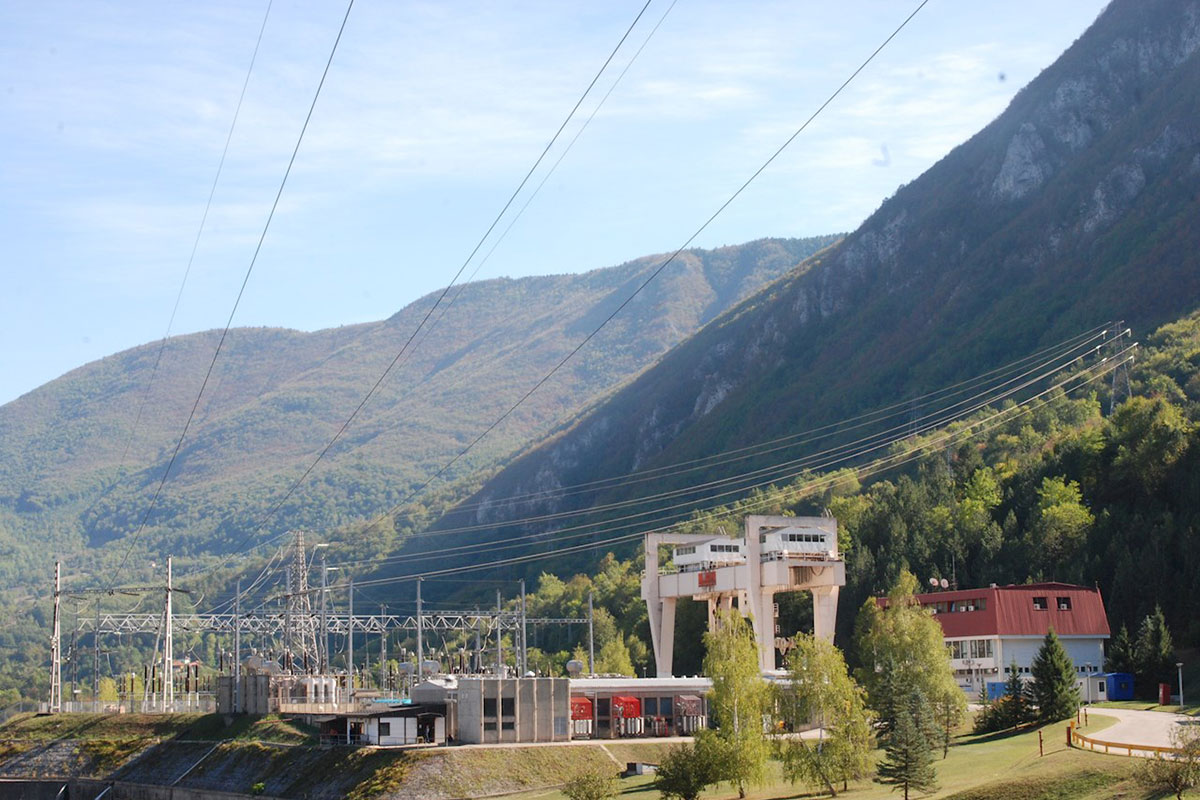

RHE Bajina BaŔta, Srbija (foto: EPS)

RHE Bajina BaŔta, Srbija (foto: EPS)

ā€žBlizu 300 miliona elektromotora pokreću danaÅ”nju industriju i ako bi se svaki od njih zamenio visoko efikasnim motorom, globalna potroÅ”nja bi se smanjila za oko 10 odsto, Å”to nam zaista govori da mi, kao druÅ”tvo, tu imamo velike potencijale. U 2020. godini, ABB-ovi elektromotorni pogoni visoke klase efikasnosti omogućili su uÅ”tede od ukupno 198 TWh godiÅ”nje na svetuā€œ, ističe Jevremović.

Obnovljivi izvori energije i reverzibilne hidroelektrane

Obnovljivi izvori energije poput solarnih i vetro elektrana doprinose energetskom sistemu i utiču na smanjenje emisije Å”tetnih gasova. Međutim, konstantno raste potreba za stabilnim snabdevanjem električnom energijom, naročito u periodima kada je potražnja intenzivirana. Stoga je neophodno da imamo adekvatno reÅ”enje kako bismo nadomestili povećanu potražnju.

Na sreću, reÅ”enja ima. Reč je o izuzetno važnim reverzibilnim hidroelektranama (RHE). Naspram hidroelektrana sa kakvima smo već upoznati, RHE imaju ulogu da skladiÅ”te viÅ”kove energije.

To postižu tako Å”to pumpaju vodu u akumulaciono jezero (pump storage) koristeći viÅ”ak električne energije, a kada se javi potreba za većom proizvodnjom, voda iz jezera se puÅ”ta nazad kako bi pokretala turbine za proizvodnju struje.

Kako objaÅ”njava DuÅ”an TriÅ”ić, direktor za proizvodnju energije u ā€žDrinsko-Limskim HEā€œ, ogranku ā€žElektroprivrede Srbijeā€œ, RHE ā€žBajina BaÅ”taā€œ je značajan objekat u sistemu EPS koji se koristi kako bi se nadomestili dnevni vrhovi potroÅ”nje, kao i sezonski manjkovi proizvodnje u sistemu.

Govoreći o specifikacijama RHE ā€žBajina BaÅ”taā€œ, TriÅ”ić objaÅ”njava da se ona sastoji od dva agregata od po 300 MW snage. Srednja godiÅ”nja proizvodnja RHE je 620 GWh, pri čemu je najveća godiÅ”nja proizvodnja iznosila 707 GWh, a najmanja 527 GWh. Obično u toku dana budu dva starta agregata, u generatorskom režimu rada u jutarnjem i popodnevnom piku i u toku noći po jedan pumpni režim po agregatu. To znači 30-60 pokretanja u turbinskom radu i oko 30 u pumpnom radu po agregatu na mesečnom nivou, kaže TriÅ”ić.

Statički frekventni pretvarač (SFP) za maksimalnu uŔtedu električne energije

Dok je izgradnja RHE bila joŔ na početku, rodila se ideja o statičkom frekventnom pretvaraču koji bi trebalo da služi u svrhu pokretanja agregata u motornom režimu, kada elektrana radi kao pumpno postrojenje.

Na svom viÅ”edecenijskom putu RHE ā€žBajina BaÅ”taā€œ, ā€žElektroprivreda Srbijeā€œ je imala pouzdanog partnera – kompaniju ABB.

Osim Å”to je tokom godina obezbedila različite tipove opreme za ove elektrane, kompanija ABB uključila se joÅ” u ranoj fazi projekta za ugradnju SFP-a i pomogla ā€žElektroprivredi Srbijeā€œ da dođe do optimalnih reÅ”enja kako bi RHE ā€žBajina BaÅ”taā€œ postala primer efikasnosti.

Kako objaÅ”njava Milan Jevremović, ugradnja statičkog frekventnog pretvarača pomaže da RHE ā€žBajina BaÅ”taā€œ ima efikasniji rad kroz viÅ”e aspekata.

ā€žJedan je sam način puÅ”tanja u rad pumpnog agregata, ali ono Å”to je bitnije u ovom slučaju je da smo pomoću ovog projekta omogućili da hidroelektrana radi efikasnije zato Å”to njeni agregati viÅ”e neće biti angažovani i isključivani za potrebe pokretanja pumpnih agregata u RHE, već će moći da kontinuirano rade i proizvode zelenu energiju. Na taj način će se Å”tedeti oko 5 GWh godiÅ”nje u proizvodnji. Mi smo zapravo proizvodnju učinili efikasnijom. Takođe, joÅ” jedan ne manje bitan aspekat je Å”to će implementacijom ovog reÅ”enja radni i eksploatacioni vek agregata koji se koriste kao pogonski agregati u toku sinhronog starta u protočnoj hidroelektrani produžiti za osam godina, a potreba za remontom će biti manjaā€œ, kaže Jevremović.

I TriÅ”ić je saglasan da je ugradnja statičkog frekventnog pretvarača pozitivan i ekonomski opravdan projekat jer je studija opravdanosti pokazala da je isplativ za sedam do osam godina, mada nije reč samo o finansijskim, već i tehničkim benefitima.

ā€œPrva stvar je produženje životnog veka pogonskih agregata koji se koriste u toku sinhronog starta agregata u RHE u pumpnom režimu rada. U HE ā€žBajina BaÅ”taā€œ postoje 4 agregata od 105 MW, od kojih se dva (H3 i H4) trenutno koriste i u svrhu pokretanja pumpi u RHE.ā€

ā€žMi sada u sistemu koristimo jedan od ta dva agregata u hidroelektrani za potrebe sinhronog starta. Pre nego Å”to se krene u sinhroni start, oba agregata moraju da se zaustave, pa jedan od njih da se izabere za potrebe sinhronog starta – to sve za posledicu ima da pogonski agregati imaju veliki broj startova godiÅ”nje. Poznato je da svaki start ekvivalentan deset sati rada agregata u normalnom pogonu, pa se time smanjuje životni vek opreme. Prema studiji opravdanosti, zbog takvog koriŔćenja ova dva agregata, životni vek H3 i H4, se sa projektovanih 30 skraćuje na 22 godine. Pored toga, u određenim periodima godine, kada smo imali povećan dotok vode i prelive na elektrani, imali smo određenu prelivenu, odnosno izgubljenu energiju, zato Å”to su agregati morali biti zaustavljani zbog sinhronog starta. Kada se izračuna ta izgubljena (prelivena) energija za period od 2001. do 2011. godine, koji je studija opravdanosti uzela u obzir, u posmatranih deset godina prosečan gubitak prelivene energije zbog sinhronog starta iznosio je 5 GWh godiÅ”nje. Daljim analizama je otkriven joÅ” veći potencijal – recimo 2018. godina je hidroloÅ”ki bila veoma povoljna, imali smo dobru proizvodnju, ali su gubici zbog sinhronog starta iznosili 6,8 GWh. Å to znači da, kada uzmete cenu energije i kada sve to pretvorite u novac, ovaj projekat će sigurno biti isplativā€, objaÅ”njava TriÅ”ić i dodaje da, prema planu, probni rad SFP-a treba da počne najkasnije do kraja januara 2022. godine.

Opisujući sam početak razvoja projekta, on navodi kako je najpre bilo potrebno izraditi tehničku dokumentaciju, radi čega su prikupljane tehničke informacije i preliminarne ponude od renomiranih proizvođača, među kojima je i ABB.

Radenko Vasić, glavni inženjer za revitalizaciju i modernizaciju u ā€žDrinsko-Limske HEā€œ, takođe ističe da je bitna prednost ABB-a u odnosu na ostale proizvođače svakako najbolja referentna lista, pri čemu su prezentovane reference bile uporedive i po snazi agregata i snazi SFP-a, sa agregatima RHE.

Radenko Vasić, glavni inženjer za revitalizaciju i modernizaciju u ā€žDrinsko-Limske HEā€œ (foto: Rade Marković)

Radenko Vasić, glavni inženjer za revitalizaciju i modernizaciju u ā€žDrinsko-Limske HEā€œ (foto: Rade Marković)

ā€œDizajn SFP-a koji podrazumeva 12-to pulsni ispravljač na njegovom ulazu, a koji znatno redukuje pojavu viÅ”ih harmonika i time smanjuje negativan uticaj istih na mrežu 35kV, kao i primena izlaznog step-up transformatora, koji ograničava struje kratkog spoja, predstavljaju glavne karakteristike usvajanja tehničkog reÅ”enja ABB-a. HE ā€žBajina BaÅ”taā€œ ima sa kompanijom ABB, koja je nastala udruživanjem kompanija ASEA i BBC, veoma uspeÅ”nu saradnju u trajanju od blizu 60 godina, a to se pokazalo i na ovom projektu, kako u pogledu obezbeđivanja potrebnih tehničkih informacija u pred tenderskoj fazi, tako i pri realizaciji ugovora za isporuku opreme SFP-aā€, objaÅ”njava Vasić.

U poslednjih nekoliko godina jedan od imperativa u poslovanju ā€žElektroprivrede Srbijeā€œ je i unapređenje energetske efikasnosti u proizvodnim postrojenjima najveće energetske kompanije u Srbiji. Energetska efikasnost prepoznata je ne samo kao obaveza, već i kao velika korist za EPS jer svaki megavat uÅ”tede, bilo u novcu ili energiji, donosi dobrobit.

Kompanija ABB će nastaviti da realizuje energetske ciljeve u saradnji sa vladama i naučnim institucijama kako bi promovisali razvoj energetske efikasnosti i doprineli boljem životnom okruženju. ā€žKroz inovacije, kako proizvoda tako i reÅ”enja, deljenjem znanja i iskustva, mi možemo da optimizujemo potroÅ”nju, poboljÅ”amo efikasnost i pomognemo da industrije, infrastruktura i transport budu efikasniji, a druÅ”tvo ekoloÅ”ki svesnijeā€œ, zaključuje Jevremović.
