Protivpo┼żarni kanali ÔÇô pasivna za┼ítita od po┼żara i dima

Protivpo┼żarni kanali su veoma va┼żan deo sistema pasivne za┼ítite od po┼żara u zgradama. U zavisnosti od njihove uloge, mo┼żemo razlikovati dva glavna tipa ovih kanala: kanale za odvo─Ĺenje dima i ventilacione kanale.

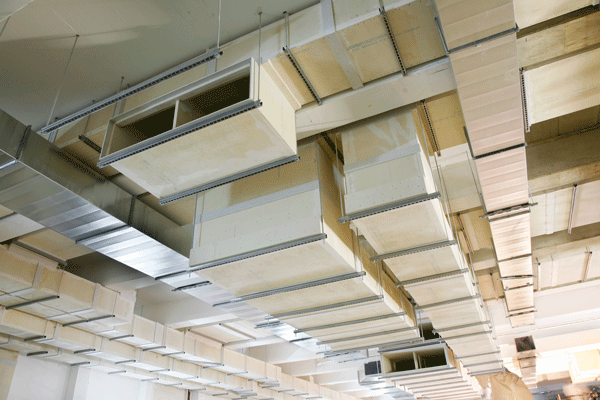

Kanali za odvo─Ĺenje dima

Kanali za odvo─Ĺenje dima

Kanali za odvo─Ĺenje dima
Kanali za odimljavanje koriste se za odvo─Ĺenje dima iz zgrada kako bi se omoguc╠üila hitna evakuacija prisutnih, unapredilo suzbijanje po┼żara i spre─Źila pojava fle┼íovera.

Koriste se uglavnom u velikim po┼żarnim sektorima, parkirali┼ítima, visokim zgradama i atrijumima u komercijalnim, poslovnim i stambenim objektima. Parkirali┼íta s niskim plafonima predstavljaju opasne zone jer sloj dima mo┼że veoma brzo da ispuni prostor i onemogu─çi evakuaciju. Visoki sektori (obi─Źno vi┼íi od 15 m) su podlo┼żni ┼íirenju dima i predstavljaju izazov za in┼żenjere za┼ítite od po┼żara zbog smanjene efikasnosti automatskih sprinkler sistema.

Protivpo┼żarni kanali su potrebni da bi se dim odveo izvan zgrade, ─Źak i uz kori┼í─çenje sistema sa ventilatorima. Ako se kompletan sistem kanala za odvo─Ĺenje dima nalazi u jednom protivpo┼żarnom sektoru, tada on mora biti sposoban da izdr┼żi barem predvi─Ĺene temperature dima koje se javljaju tokom razvoja po┼żara. Ukoliko kanalski sistem prodire kroz protivpo┼żarnu barijeru (kao ┼íto je protivpo┼żarni pregradni zid ili plafon), on mora biti u stanju da obezbedi istu otpornost na po┼żar kao ta barijera.

Sa stanovi┼íta efikasnog odvo─Ĺenja dima neophodno je da se predmetna prostorija podvrgne detaljnoj analizi u pogledu brzine ┼íirenja po┼żara, povr┼íine poda i visine.

ventilacija

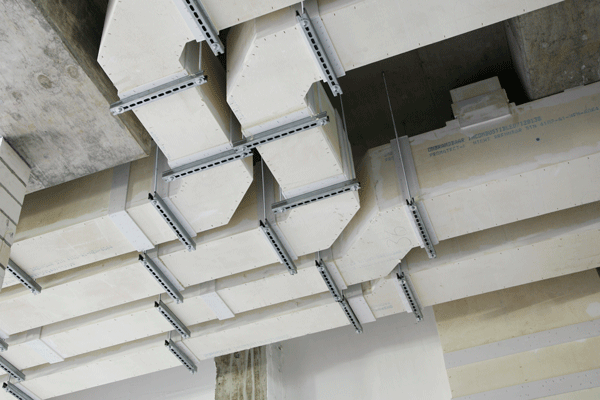

Protivpo┼żarni ventilacioni kanali

Protivpo┼żarni ventilacioni kanali
Protivpo┼żarni kanalski sistemi se koriste da bi se obezbedila podela na po┼żarne sektore. Preciznije, protivpo┼żarni ventilacioni kanali mogu da spre─Źe ┼íirenje vatre i toplote iz jednog po┼żarnog sektora u drugi.

┼áirenje po┼żara iz jednog po┼żarnog sektora u drugi du┼ż stepeni┼íta, prostorija i pristupnih koridora mo┼że se spre─Źiti samo ako svi gra─Ĺevinski materijali i konstruktivni elementi imaju istu klasu otpornosti na po┼żar.

Zidovi i podovi koji ograni─Źavaju po┼żarni sektor moraju imati odre─Ĺenu otpornost na po┼żar, ┼íto zna─Źi da ─çe kriterijumi performansi nosivosti (stabilnosti), integriteta i izolativnosti biti ispunjeni u trajanju od 30 do 240 minuta. Stoga je izuzetno va┼żno da se na mestima gde instalacije prodiru kroz granice po┼żarnih sektora zadr┼że kriterijumi performansi razdvajaju─çeg elementa, a posebno treba voditi ra─Źuna da kanalski sistem ne postane provodnik du┼ż koga se po┼żar ili vreo dim mogu ┼íiriti u druga podru─Źja.

Mi┼íljenja o riziku od ┼íirenja dima u sistemima za ventilaciju razlikuju se ┼íirom Evrope. U nekim zemljama ┼íirenje dima preko ventilacionog sistema uop┼íte se ne smatra problemom, dok su u drugim zemljama protivdimne ili protivpo┼żarne/protivdimne klapne uvek obavezne tamo gde se snabdevanje vi┼íe po┼żarnih sektora vr┼íi preko istog sistema. Najzad, postoje zemlje u kojima propisi pored protivpo┼żarnih/protivdimnih klapni dozvoljavaju i projektovanje na osnovu performansi.

U svakom slu─Źaju, projektanti moraju pa┼żljivo da razmotre po┼żarne performanse kanala koji prodire kroz elemenat koji ima odre─Ĺenu otpornost na po┼żar. Tipi─Źni limeni kanali ne zadovoljavaju me─Ĺunarodno prihvac╠üene protivpo┼żarne zahteve. Oni se brzo zagrevaju i deformi┼íu pod uticajem po┼żara, a pod odre─Ĺenim okolnostima oni ─Źak mogu i da ubrzaju ┼íirenje plamena i dima.

Koji kanalski sistem je najbolji za moj projekat?

Izbor odgovaraju─çeg protivpo┼żarnog kanalskog sistema je te┼żak zbog slo┼żenosti konstrukcije kanala (koji prolaze kroz razli─Źite po┼żarne sektore), funkcije sistema u objektu i po┼żarnih uslova.

Promat nudi ┼íirok spektar re┼íenja za ventilaciju i odvo─Ĺenje dima ÔÇô za razli─Źite radne pritiske, dimenzije, orijentacije, konfiguracije, pa ─Źak i za delimi─Źnu izlo┼żenost po┼żaru. Re┼íenja koja su razvili na┼íi tehni─Źki eksperti mogu da zadovolje svaki kriterijum otpornosti na po┼żar u trajanju od 30 minuta (E ili EI 30) do 120 minuta (E ili EI 120), uklju─Źujuc╠üi i kriterijum propu┼ítanja dima (S). Za specijalne slu─Źajeve dostupna su i re┼íenja za o─Źuvanje integriteta u periodu od 240 minuta.

Tradicionalno, svi sistemi kanala su izra─Ĺivani od ─Źelika. To je zahtevalo da oni budu oblo┼żeni sistemom protivpo┼żarne za┼ítite pri prolasku kroz protivpo┼żarni zid ili pod u kome nema protivpo┼żarne klapne ili ako se koriste kao deo sistema za odvo─Ĺenje dima. Promat je razvio samonosive sisteme bez kanala od ─Źeli─Źnog lima, kao ┼íto su kanali od plo─Źa PROMATECT┬«-AD, PROMATECT┬«-L500 i MASTERBOARD┬« koji mogu dosti─çi performanse propu┼ítanja dima i protoka vazduha ─Źeli─Źnih kanala, bez obzira da li se koriste za ventilaciju ili za odvo─Ĺenje dima.

Glavne prednosti:

  • Nisu potrebni kanali od ─Źeli─Źnog lima
  • Jednoslojna konstrukcija
  • Stabilnost dimenzija i otpornost na vlagu
  • Jednostavno se─Źenje na meru, u fabrici ili na gradili┼ítu
  • Laki fazonski komadi
  • Funkcionalna, glatka povr┼íina, izdr┼żljivost
  • Ispitani su prema najstro┼żim me─Ĺunarodnim standardima
  • Ve┼íanje, oslonci i njihovi elementi za pri─Źvr┼í─çivanje mogu biti neza┼ític╠üeni
  • Velike dimenzije (maksimalne dimenzije su klasifikovane od strane ovla┼íc╠üenih laboratorija)
  • Koeficijent hrapavosti povr┼íine su┼ítinski je identi─Źan kao kod ─Źelika
  • Promatove kalcijum-silikatne plo─Źe imaju oznaku CE za previ─Ĺenu upotrebu tipa 9: Sklopovi tehni─Źkih instalacija u zgradama.
  • Akusti─Źke performanse i toplotna izolacija pri sobnoj temperaturi kod Promatovih kanalskih sistema mogu se ─Źak pobolj┼íati upotrebom dodatnog sloja mineralne vune i/ili gipsanih plo─Źa.

PROMATECT┬« plo─Źe mogu se koristiti i za oblaganje postojec╠üih ─Źeli─Źnih kanala.

Promat vizuelizacija sistema

Kako se ispituju kanali za odvo─Ĺenje dima?

Kanali za odvo─Ĺenje dima mogu se ispitivati prema razli─Źitim standardima. Naj─Źe┼íc╠üu primenu imaju evropski standard (EN 1366), britanski standard (BS 476) i, u nekim specifi─Źnim slu─Źajevima, ameri─Źki standard (UL).

U Evropi se kanali za odvo─Ĺenje dima ispituju na delovanje po┼żara unutar i izvan kanala.

┼áto se ti─Źe kanala za kontrolu dima, mogu se razlikovati:

  • jednosektorski kanali za kontrolu dima, koji se mogu koristiti samo u jednom po┼żarnom sektoru i koji se ispituju u skladu sa standardom EN 1366-9, prema krivoj vreme/temperatura od 300 ┬░C ili 600 ┬░C (uslovi zagrevanja i atmosfera pec╠üi moraju odgovarati onima navedenim u standardu EN 1363-1 sve dok se ne dostigne 300 ┬░C ili 600 ┬░C nakon tog momenta temperatura ostaje konstantna do kraja ispitivanja) i klasifikuju se u Evropi prema standardu EN 13501-4
  • vi┼íesektorski kanali kanali za kontrolu dima, koji se mogu koristiti u neograni─Źenom broju po┼żarnih sektora, a koji se ispituju u skladu sa standardu EN 1366-8, prema krivoj ISO 834 (EN 1363-1), i klasifikuju u skladu sa standardom EN 13501-4 (kao ÔÇťkanal CÔÇŁ)
    Ova metoda ispitivanja je pogodna samo za kanale koji su izra─Ĺeni od negorivih materijala (klasa A1 i A2-s1, d0).

Metoda ispitivanja za vi┼íesektorske protivpo┼żarne kanale za kontrolu dima (EN 1366-8) primenjuje se na protivpo┼żarne kanale koji su za odgovaraju─çi period ve─ç zadovoljili zahteve prema standardu EN 1366-1 (kanali A/500 Pa i B). Za jednosektorske kanale se zahteva samo ispitivanje prema EN standardu 1366-9.

Kriterijumi performansi su sledeći:

  • Propu┼ítanje dima (S): propu┼ítanje kanala ne sme biti vec╠üe od 5 m┬│/h po 1 m┬▓ unutra┼ínje povr┼íine. Ovo se odnosi na povr┼íinu kanala od perforirane plo─Źe do kraja kanala pored ulaznih mlaznica.
  • Integritet (E): integritet na mestu zaptivke/prodora izme─Ĺu kanala i nosec╠üe konstrukcije ocenjuje se u skladu sa standardom EN 1363-1.
  • Izolativnost (I): rezultati ispitivanja prema standardu EN 1366-1 pokazuju izolacione performanse kanala.
  • Smanjenje popre─Źnog preseka: unutra┼ínje dimenzije (┼íirina i visina za pravougaone kanale, pre─Źnik za kru┼żni kanal) kanalskog razvoda za odvo─Ĺenje dima ne smeju se smanjiti vi┼íe od 10% tokom ispitivanja.
  • Mehani─Źka stabilnost: ako se kanal unutar pec╠üi sru┼íi, tako da se oceni da kanal ne mo┼że da odr┼żi svoju funkciju odvo─Ĺenja dima ili otpornosti na po┼żar, smatra─çe se da je do┼ílo do otkaza prema mehani─Źkom kriterijumu.

Kako se ispituju ventilacioni kanali?

Ventilacioni kanali mogu se ispitivati prema razli─Źitim standardima. Naj─Źe┼íc╠üu primenu imaju evropski standard (EN 1366), britanski standard (BS 476) i, u nekim specifi─Źnim slu─Źajevima, ameri─Źki standard (UL).

U Evropi, ventilacioni kanali se ispituju prema standardu EN 1366-1 i klasifikuju u skladu sa standardom EN 13501-3.

Klasifikacija sadr┼żi oznake ÔÇś(i Ôćĺ o)ÔÇÖ, ÔÇś(o Ôćĺ i)ÔÇÖ, ili ÔÇś(i Ôćö o)ÔÇÖ kojima je nazna─Źeno da li je element ispitan i da li zadovoljava zahteve pri delovanju po┼żara unutar kanala, izvan kanala ili sa obe strane.

Zapravo, ispitivanje se deli na dva scenarija po┼żara, delovanje po┼żara sa spolja┼ínje strane kanala i delovanje po┼żara sa unutra┼ínje strane kanala. Za svaki scenarijo potreban je jedan kanal, a oba scenarija se moraju ispitati u horizontalnom i vertikalnom smeru.

Standardna kriva zagrevanja koja je opisana u standardu EN 1363-1 (ISO 834) koristi se za oba scenarija.

Kriterijumi performansi su sledeći:

  • Integritet (E): smatra se da je do┼ílo do gubitka integriteta ako se uo─Źi bilo koja od slede─çih pojava:
    gubitak integriteta na neizlo┼żenoj strani kao ┼íto je definisano u standardu EN 1363-1,
    zapreminski protok vazduha izmeren u kanalu A prelazi 15 m3 /(m2 h), pri 20 °C i 1013 mbar, što se odnosi na unutrašnju površinu kanala unutar peći.
  • Izolativnost (I) gubitak izolativnosti je definisan u standardu EN 1363-1: Kanal vi┼íe ne zadovoljava kriterijum izolativnosti ako rast temperature na neizlo┼żenoj strani pre─Ĺe 180 ┬░C na bilo kojem termoelementu ili 140 ┬░C u proseku.
  • Propu┼ítanje dima (S): do otkaza ovog kriterijuma dolazi ako je protok u kanalu A tokom ispitivanja vec╠üi od 10 m3 /(m2 h), pri 20 ┬░C i 1013 mbar, ┼íto se odnosi na unutra┼ínju povr┼íinu kanala unutar pec╠üi.
